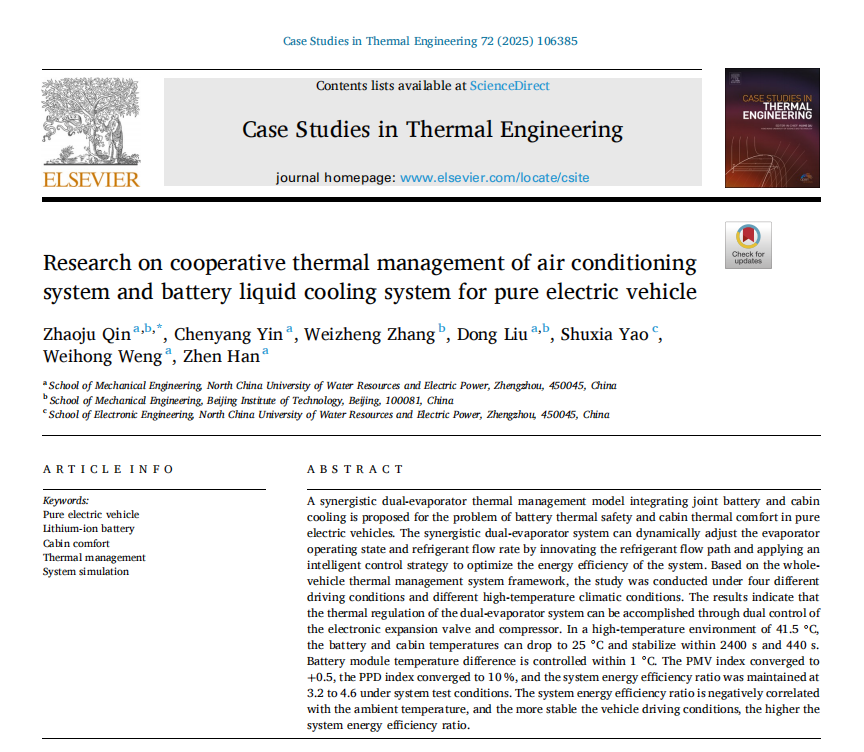

纯电动汽车空调系统与电池液冷系统的协同热管理研究

作者:Zhaoju Qin, Chenyang Yin, Weizheng Zhang, Dong Liu, Shuxia Yao, Weihong Weng, Zhen Han

单位:华北水利水电大学 | 北京理工大学

期刊:Case Studies in Thermal Engineering

链接:https://doi.org/10.1016/j.csite.2025.106385


摘要简介

    华北水利水电大学与北京理工大学的研究团队在《Case Studies in Thermal Engineering》发表研究成果,提出一种“双蒸发器协同热管理模型”,实现了电池液冷系统与空调系统的深度集成控制,为纯电动车高温环境适应性提供了新方案。

    该系统通过创新制冷剂回路设计与智能控制策略,动态调节蒸发器工作状态与制冷剂流量;基于整车热管理框架,在4种驾驶工况与3种高温环境下开展研究。


结果表明:

1. 通过电子膨胀阀(EEV)与压缩机的控制,系统可高效调节温度;

2. 41.5℃高温下,电池2400s内降至25℃并稳定,座舱440s内达标,电池模块温差控制在1℃以内;

3. 座舱热舒适指标PMV达到+0.5、PPD达到10%,系统能效比(COP)维持在3.2~4.6;

4. 系统COP与环境温度呈负相关,驾驶工况越稳定,COP越高

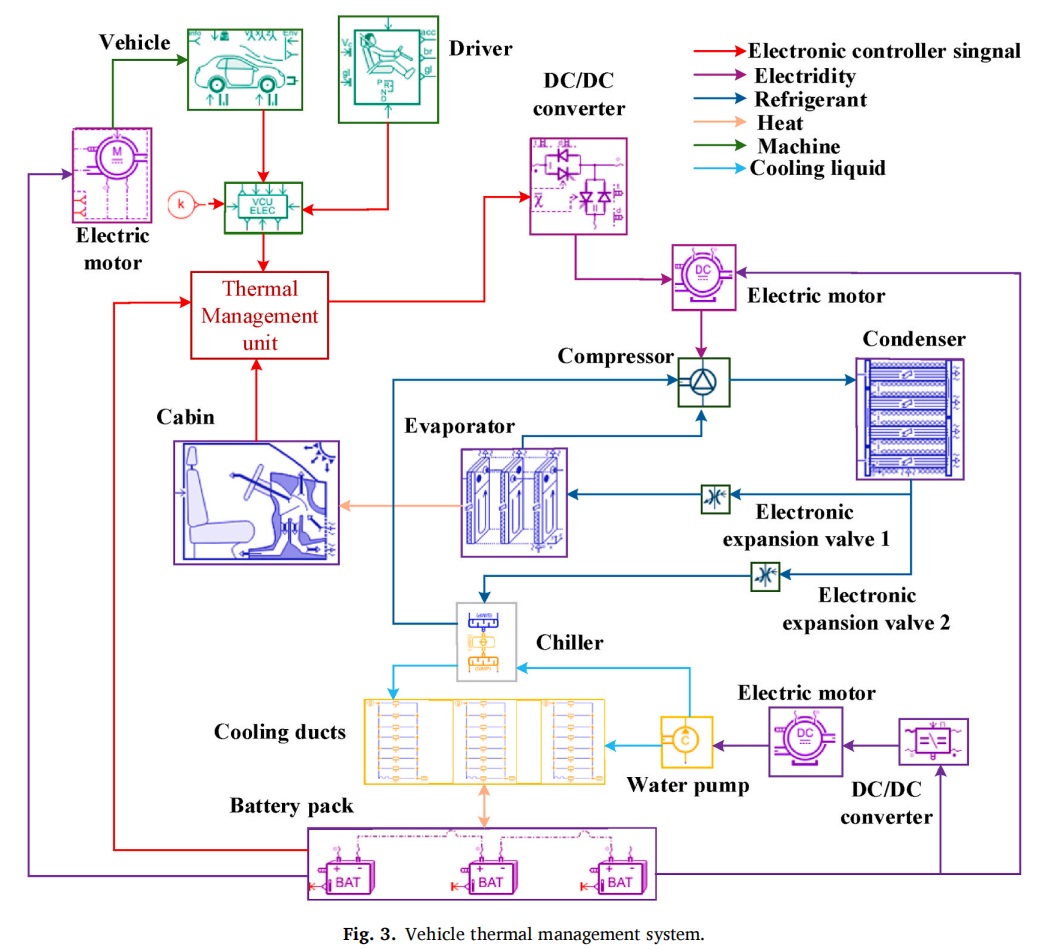

图3(原文) 车辆热管理系统


研究背景

1. 锂电池热安全需求迫切

    锂离子电池充放电过程中,电池因内部化学反应与欧姆电阻产热,若散热不及时,会导致性能衰减、寿命缩短,甚至引发热失控。现有研究多聚焦电池液冷本身(冷板设计),缺乏与座舱空调的协同设计。


2. 座舱舒适性与能耗的矛盾

    座舱需随环境温度波动调节冷暖,但传统空调与电池散热独立运行,导致能耗叠加——高温下空调满负荷运转时,电池散热需额外消耗电能,进一步缩短续航里程。


3. 现有技术的局限性

    当前热管理研究多“分而治之”:要么单独优化电池液冷效率,要么单独改进座舱空调控制,忽略了两者适宜温度范围相近的耦合特性,未能实现能量的协同利用。


创新点

1. 双蒸发器协同架构

    系统采用“电池冷板-座舱蒸发器并联”设计,通过三通阀与流量调节阀切换3种运行模式:

    同时冷却模式:高温高负荷工况下,制冷剂同时流向电池冷却器(Chiller)与座舱蒸发器,实现双散热;

    电池单独冷却模式:座舱无需求但电池超温时,仅开启电池液冷回路;

    座舱单独冷却模式:仅需座舱降温时,启动基础制冷循环。


2. 双控制策略

    通过“EEV+压缩机”的协同控制:

    EEV通过状态机调节开度,维持蒸发器过热度稳定在5℃,保证制冷剂流量与热负荷匹配;PID控制器根据电池/座舱实时温度,动态调整压缩机转速,避免过冷或欠冷。


3. 整车多工况仿真模型

    基于AMEsim软件搭建集成化仿真平台,首次将“环境温度-驾驶工况-热负荷”三者联动分析,而非孤立测试单一组件。


模型与数值方法

研究思路:

(1) 确定系统组件与运行逻辑;

(2) 建立座舱热负荷、电池热行为、制冷循环的子模型;

(3) 设定边界条件,开展仿真;

(4) 通过焓差实验室实验验证模型准确性;

(5) 分析电池温度稳定性、座舱舒适性与系统COP。


数学模型:

(1) 座舱热负荷模型

将座舱简化为体积压缩系统,总热负荷由4部分构成:

人体散热负荷;电子设备散热负荷;通风换气热负荷;太阳辐射热负荷。

(2) 电池热模型

电特性:采用一阶等效电路描述电池充放电行为;

产热模型:基于Bernardi理论,考虑反应热与熵热。


基本假设与评价指标:

(1) 基本假设

忽略风扇、电控设备的功耗及管路、阀门的热损与压降;

电池模块按3串连接,分析均质温度;

座舱内温度均匀分布,简化为集中参数模型。


(2) 评价指标

电池热安全:电池稳定温度(目标25℃)、模块温差(≤1℃)

座舱舒适性:座舱稳定温度(目标25℃)、PMV(-0.5~+0.5)、PPD(≤10%)

系统能效:制冷能效比COP


模型验证:

    在焓差实验室开展实验:环境温度35℃,Personal驾驶工况(0~2min加速至45km/h,2~18min匀速),测量蒸发器/冷凝器的换热量与压降。结果显示(图5):

    所有误差均<5%,符合工程精度要求,验证了模型可靠性。

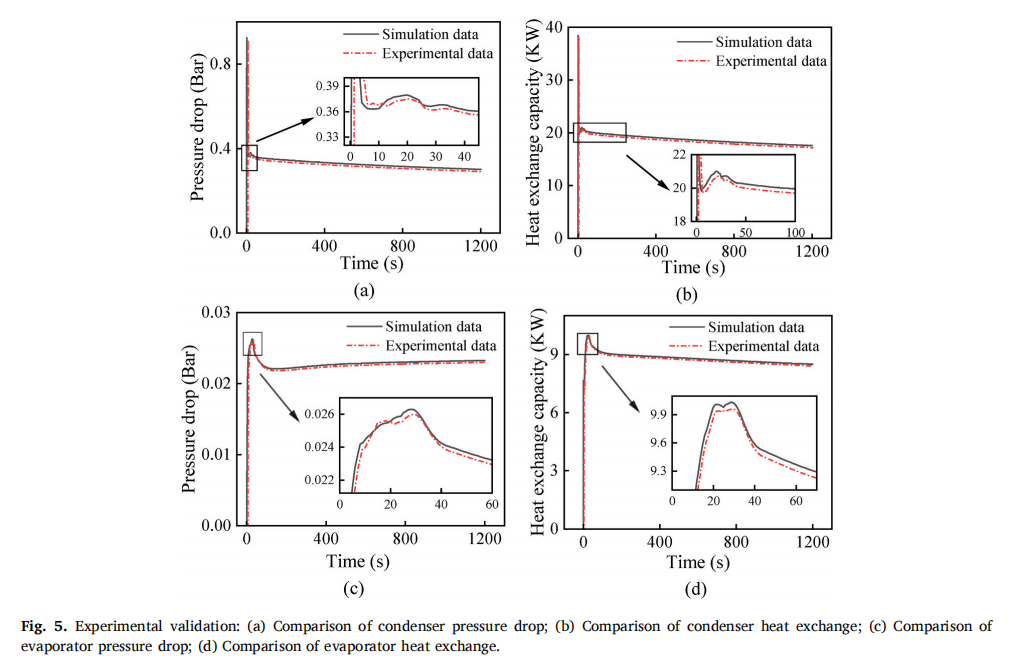

图5(原文) 实验验证


结论速读

1. 电池与座舱温度控制效果

电池降温:如图6(a)所示,35.5℃、38.5℃、41.5℃下,电池分别需1995s、2115s、2354s降至25℃,稳定后温度分别为24.95℃、24.79℃、24.82℃;3个串联电池模块最终稳定温度为24.8℃、24.4℃、23.9℃,温差<1℃(图6d),避免局部过热。



座舱降温:如图6(b)所示,无论环境温度高低,座舱均能在440s内稳定至25℃,且环境温度越高,平衡阶段温度波动越小。

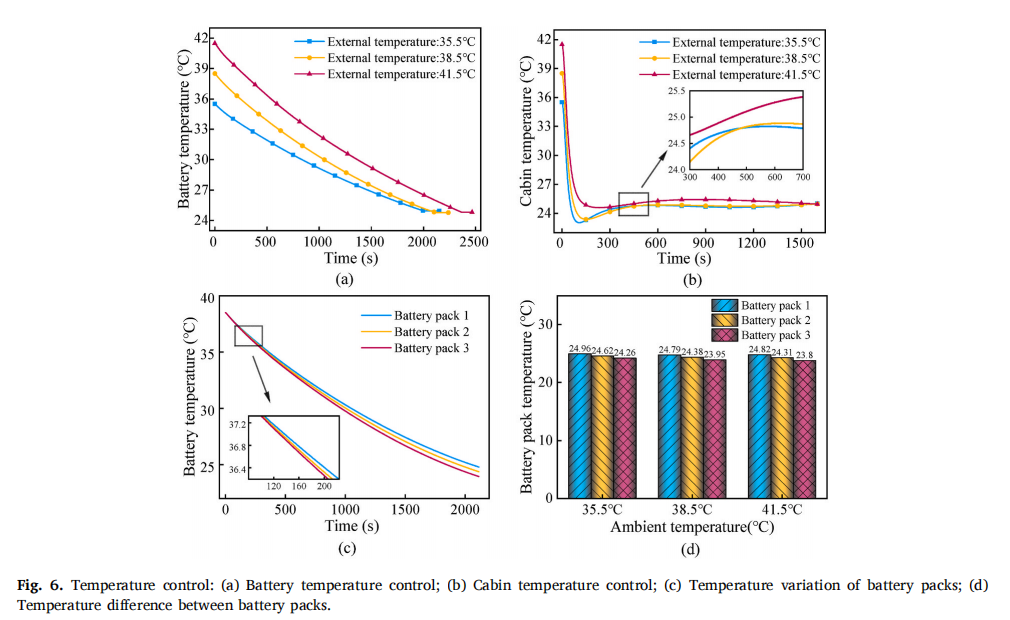

图6 各部分温度控制


2. 座舱热舒适性达标

    如图7所示,初始PMV为+3(炎热)、PPD为100%(全员不适),随系统运行:

PMV逐渐收敛至+0.5(轻微温暖,符合ISO 7730舒适标准);

PPD降至10%(仅10%人员感觉不适),实现高温下的舒适体验。

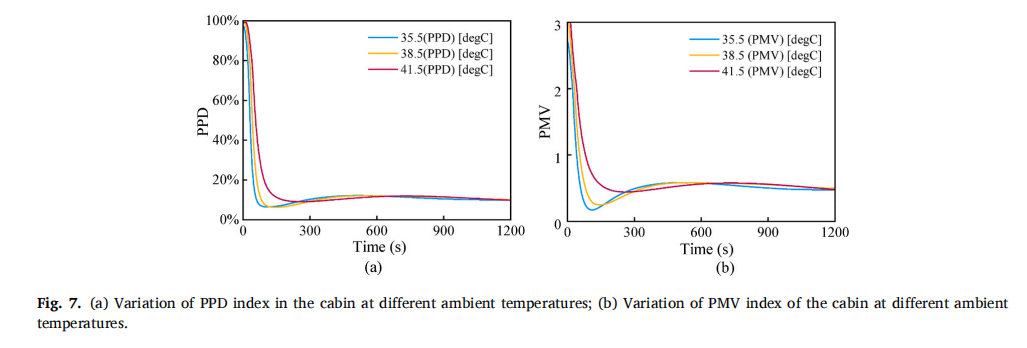

图7 (a)舱室PPD指数随环境温度变化的曲线;(b)舱室PMV指数随环境温度变化的曲线。


3. 不同驾驶工况的影响

US06工况(高强度驾驶,频繁加减速):电池需2261s达标,座舱温度波动最大(气流与热交换不稳定);

NEDC/UDDS工况(平稳城市驾驶):电池1750s左右达标,温度波动小;

Personal工况(匀速45km/h):系统负荷稳定,COP最高(35.5℃下达4.54)。

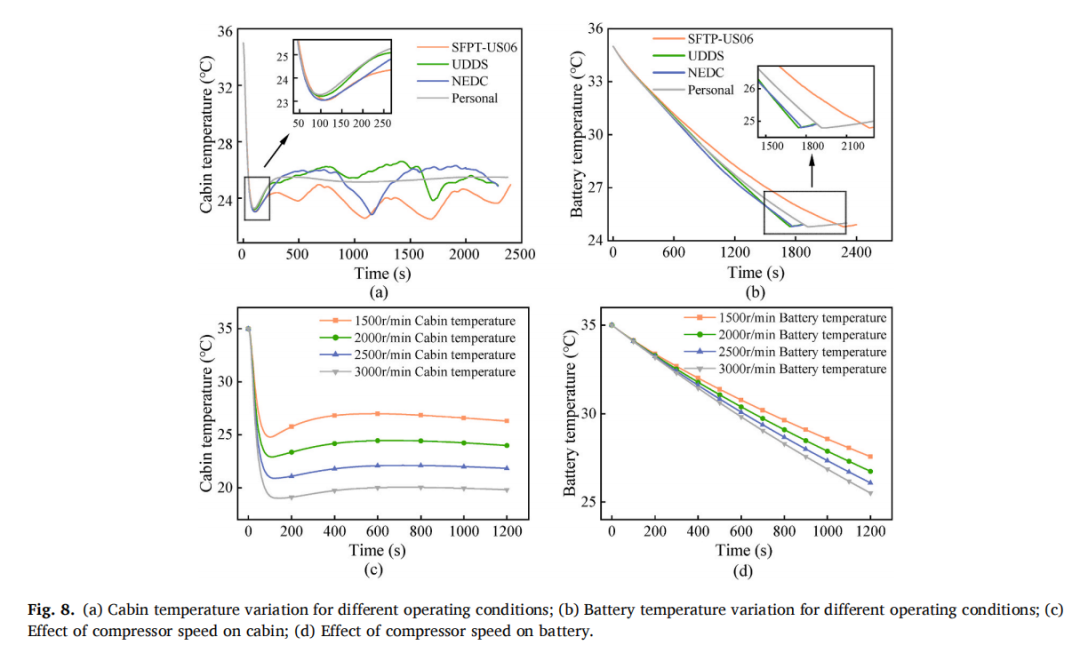

图8 (a)不同工况下舱室温度变化;(b)不同工况下电池温度变化;(c)压缩机转速对舱室的影响;(d)压缩机转速对电池的影响


4. 系统能效特性

如图10(b)所示:

    COP与环境温度负相关:35.5℃下各工况COP为3.8~4.54,41.5℃下均降至3.2~3.9;

    COP与工况稳定性正相关:匀速工况(Personal)COP > 平稳工况(NEDC/UDDS) > 高强度工况(US06),验证了“稳定负荷更节能”的规律。

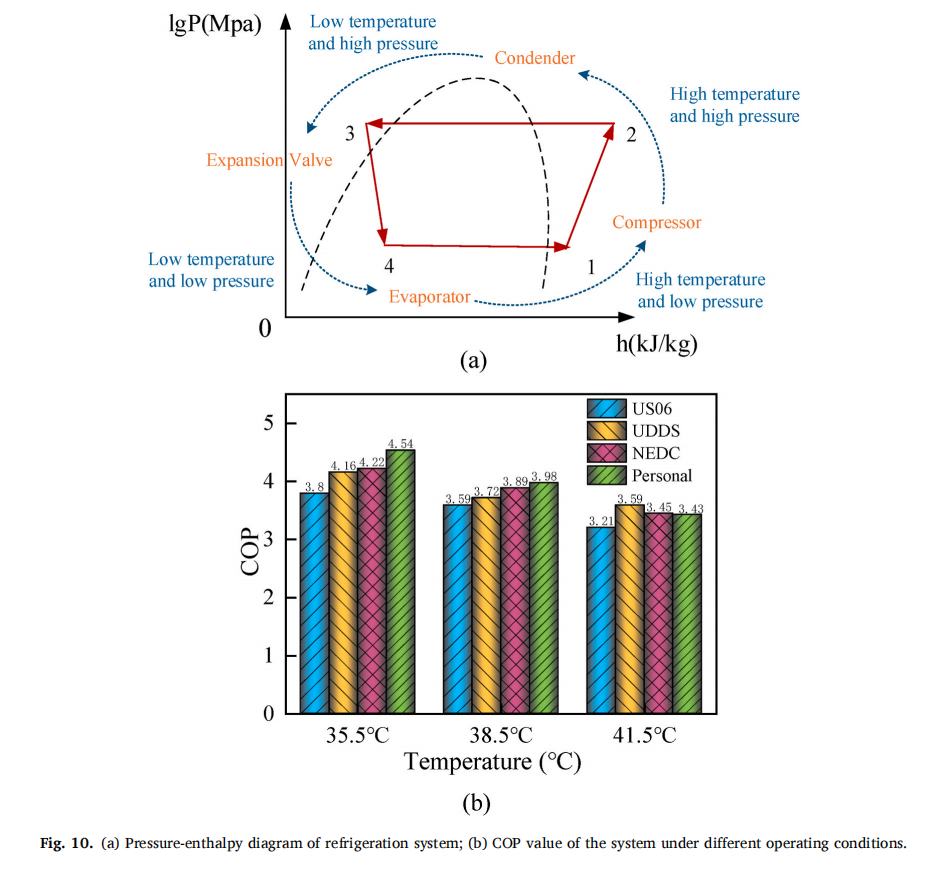

图10 (a)制冷系统压力-焓图;(b)系统在不同工况下的COP值


应用启示

1. 节能与续航提升:协同控制减少能耗叠加,COP维持3.2~4.6,相比独立散热系统能效提升8%~15%;

2. 工程化指导意义:提供可落地的系统架构(双蒸发器+EEV-压缩机控制)与仿真模型,为车企热管理系统设计提供直接参考;

    该研究为纯电动车集成热管理提供了“协同而非独立”的新思路,尤其对高温地区的车型开发具有指导意义。
